Научно-производственное объединение
Радио и Микроэлектроника
Цифровизация
распределительных сетей 6-10 кВ
Реклоузер вакуумный. Контроль защита и управление распределительными сетями, коммерческий учёт электроэнергии.
РиМ РВ
Разъединитель цифровой с дистанционным управлением. Бестоковая коммутация участков электрических сетей (в том числе под напряжением) и отключение токов кабельных линий.
РиМ РЦДУ
РиМ РВ применяется для построения систем автоматического управления распределительными сетями 6/10 кВ в нормальных и аварийных режимах, реализации универсальной гибкой архитектуры, позволяющей адаптировать систему к любой топологии. Решает задачи по контролю, защите и управлению распределительными сетями, ведёт коммерческий учёт электроэнергии.

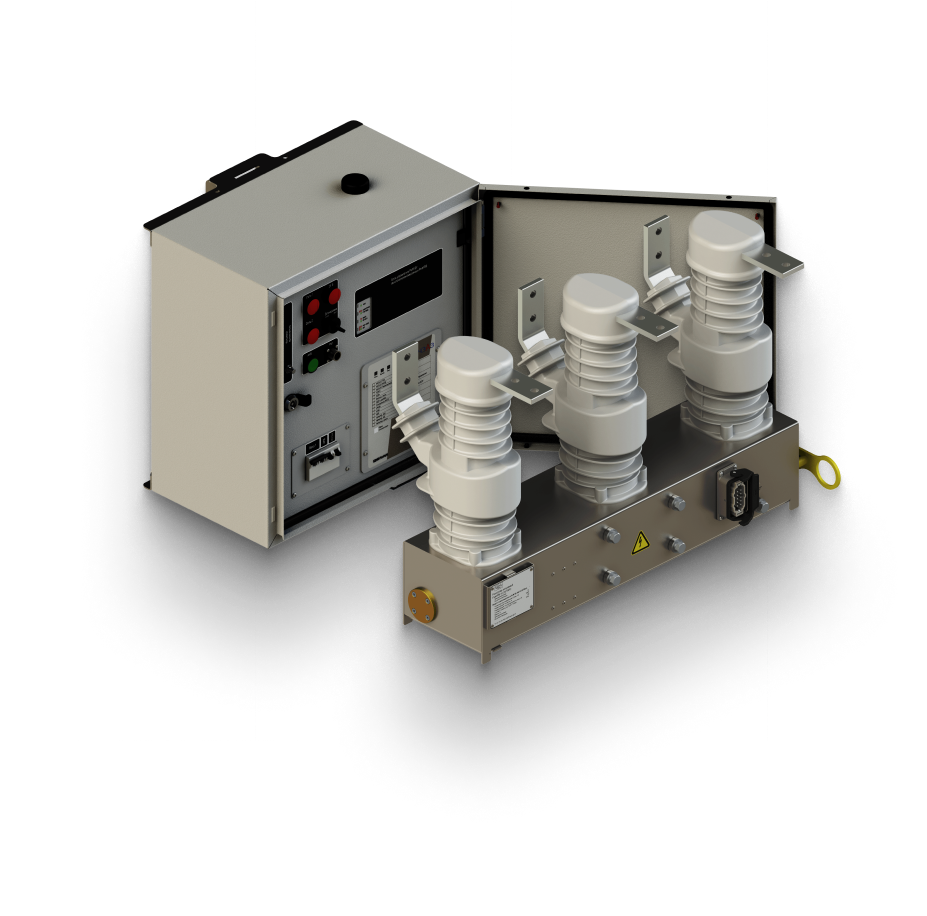

Реклоузер вакуумный РиМ РВ
Описание продукта

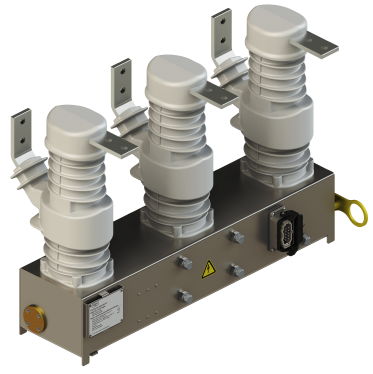

РиМ РВ предназначен для коммутации и защиты воздушных линий электропередач трёхфазного переменного тока с частотой 50 Гц и напряжением до 10 кВ систем с изолированной и заземлённой нейтралью.

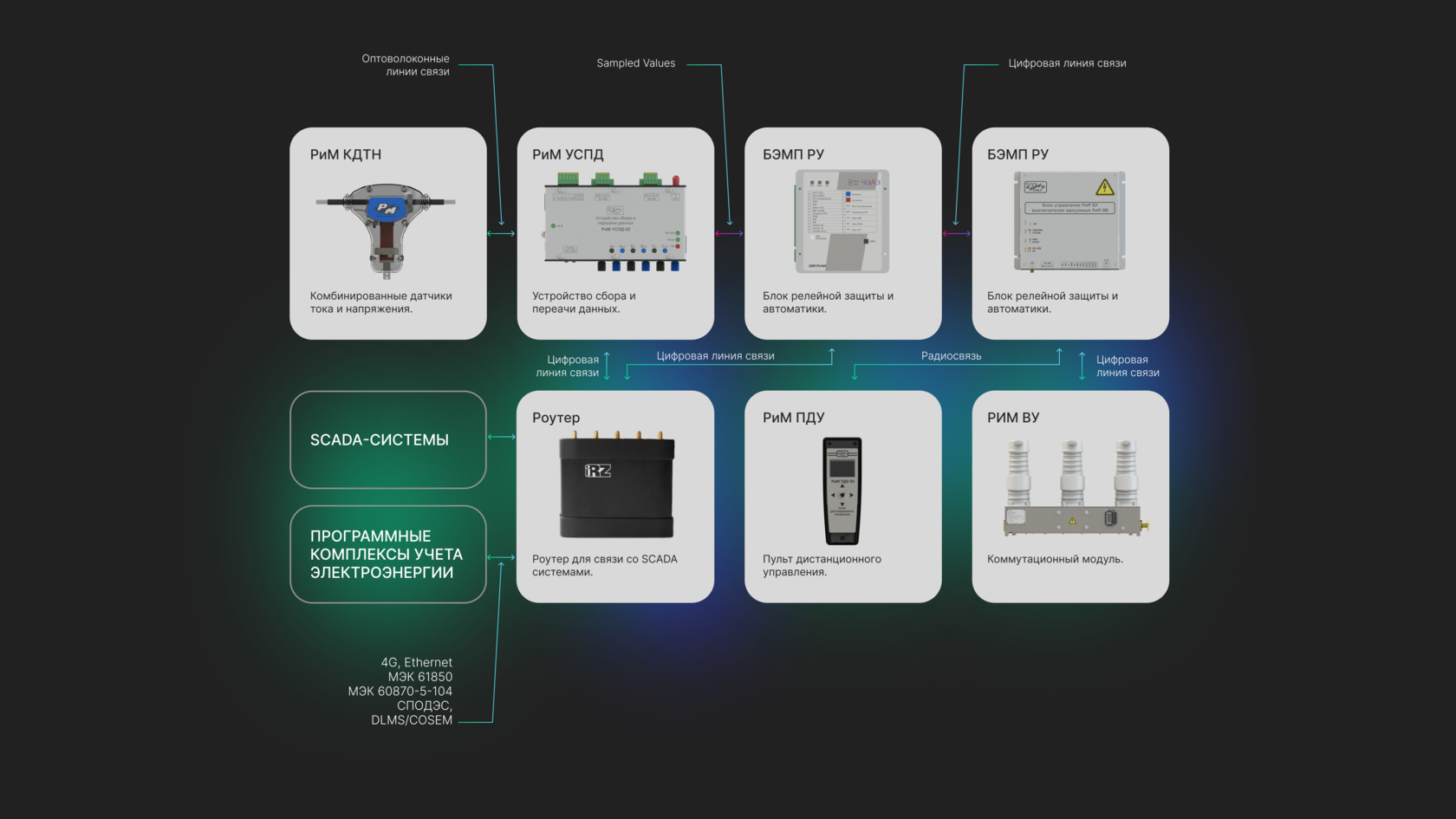

Структурная схема
характеристики
Документация
Скачать документацию
РиМ КДТН
РиМ УСПД
БЭМП РУ
РиМ БУ
Роутер IRZ
РиМ ПДУ
РиМ МК
SCADA-системы
Комбинированные датчики тока и напряжения
Устройство сбора и передачи данных
Блок релейной защиты и автоматики
Блок управления
Каналообразующее оборудование
Пульт дистанционного управления
Модуль коммутационный
Sampled Values
Цифровая линия связи
Цифровая линия связи
Цифровая линия связи
Радиосвязь
4G, Ethernet
МЭК 61850
МЭК 60870-5-104
СПОДЭС,
DLMS/COSEM
Цифровая линия связи
Оптоволоконные линии связи
Программные комплексы учета электроэнергии
Преимущества использования
Уменьшение времени перебоя электроснабжения (недопуска электрической энергии) в случае аварийных ситуации в системе
Единое информационное пространство на уровне каналообразующего оборудования для всех служб эксплуатации, в т.ч. РДУ, ЦУС, РЗиA, энергосбытовых компаний и потребителей электроэнергии
Единство, точность и достоверность измерений в коммерческом классе (0,5S) на цифровом уровне
Технический эффект
Экономический эффект
Сокращение эксплуатационных расходов и времени работы ремонтных бригад, предотвращение ошибочных действий персонала
Исключение технической возможности неоплаченного энергопотребления
Минимальная стоимость типового комплекта поставки за счёт оптимального количества оборудования
Пример установки

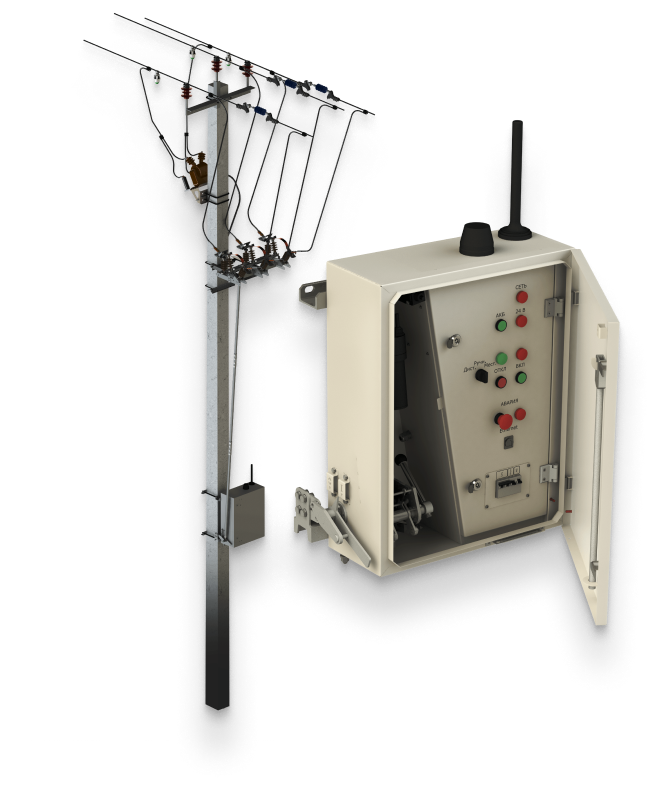

РиМ РЦДУ предназначен для бестоковой коммутации участков электрических сетей, в том числе находящихся под напряжением, а также отключения токов холостого хода трансформаторов и зарядных воздушных токов воздушных кабельных линий номинальным напряжением до 10 кВ с помощью электромеханического привода. Кроме того, предусмотрено ручное отключение при помощи штанги без участия привода.
Описание продукта
Разъединитель цифровой
с дистанционным управлением РиМ РЦДУ
Ключевые особенности
01
02
03
04
05
06
07
08
Электромеханический привод с максимальным усилием воздействия 1000 Н.
Получение оперативной информации о состоянии воздушной линии (ток нагрузки, наличие аварийных событий).
Контроль тока привода с защитой от заклинивания.
Наличие системы климат-контроля.
Возможность дистанционного управления по протоколам МЭК 60870-5-104 и МЭК 61850.
Ведение журнала событий.
Наличие системы блокировок, исключающей неправильные действия оперативного персонала.
Не менее 24 часов автономной работы от резервного источника питания (АКБ).
Структурная схема
характеристики
Документация
Скачать документацию

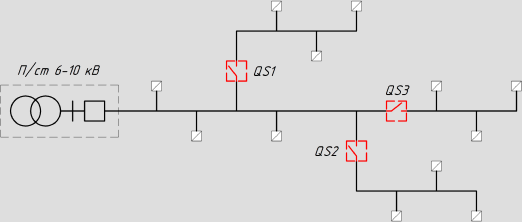

Минимальное исполнение
Для управления малым количеством групп потребителей

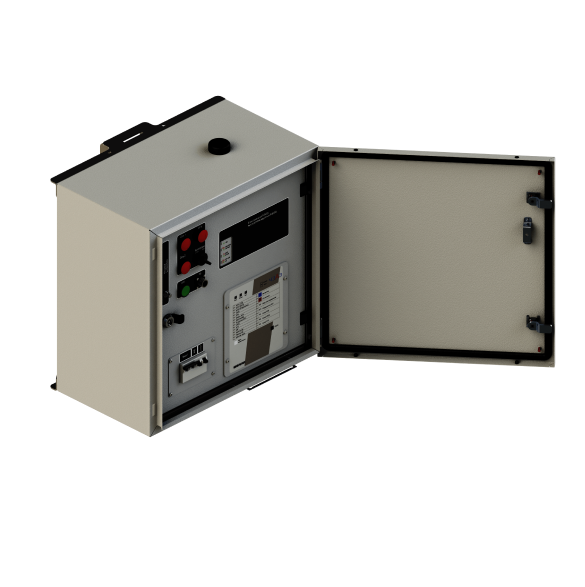

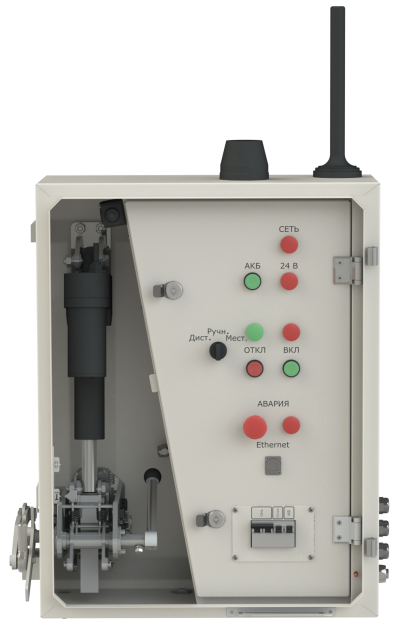

Шкаф управления РиМ ШУ РЦДУ
Разъединитель линейный качающегося типа
Пример использования
Дистанционное управление
Ручной поиск и локализация аварии

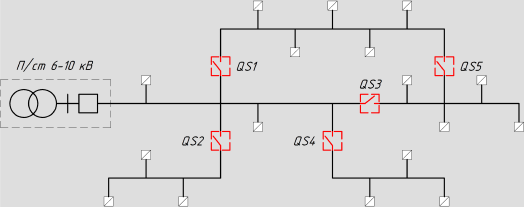

Среднее исполнение
Для управления большим количеством групп потребителей
Шкаф управления РиМ ШУ РЦДУ
Разъединитель линейный качающегося типа
Индикаторы короткого замыкания
Пример использования
Дистанционное управление
Передача данных о состоянии ИКЗ в SCADA-систему
Ускорение процесса локализации аварии

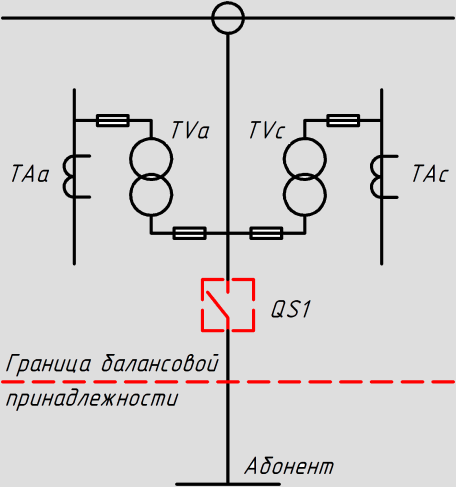

Максимальное исполнение
Для установки на границе балансовой принадлежности
Шкаф управления РиМ ШУ РЦДУ
Разъединитель линейный качающегося типа

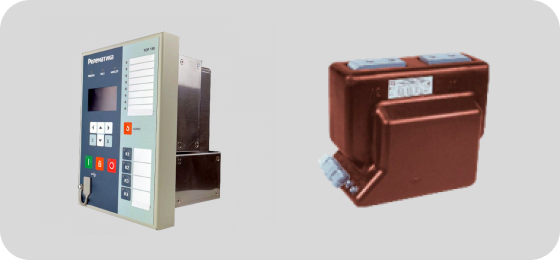

Терминал ТОР 150 и трансформаторы тока
Пример использования
Дистанционное управление
Полноценное измерение тока, осциллографирование сигналов
Максимальная наблюдаемость и управляемость
Режимы управления
Выполнение команд ВКЛ и ОТКЛ только от одноимённых кнопок, расположенных на лицевой панели РиМ ШУ РЦДУ

Команды ВКЛ и ОТКЛ выполняются до полного завершения (до нажатия соответствующего переключателя) или до превышения времени действия команды (3 с)
Местный
Выполнение команд ВКЛ и ОТКЛ только от одноимённых кнопок, расположенных на лицевой панели РиМ ШУ РЦДУ

Непрерывное выполнение команды происходит только при удержании кнопки ВКЛ/ОТКЛ. Когда кнопка отпускается, команда перестаёт выполняться
Ручной
Удалённое управление из SCADA-системы по протоколам МЭК 60870-5-104, МЭК 61850

В дистанционом режиме недоступно управление при помощи кнопок ВКЛ и ОТКЛ на лицевой панели РиМ ШУ РЦДУ
Дистанционный
Преимущества использования РиМ РЦДУ

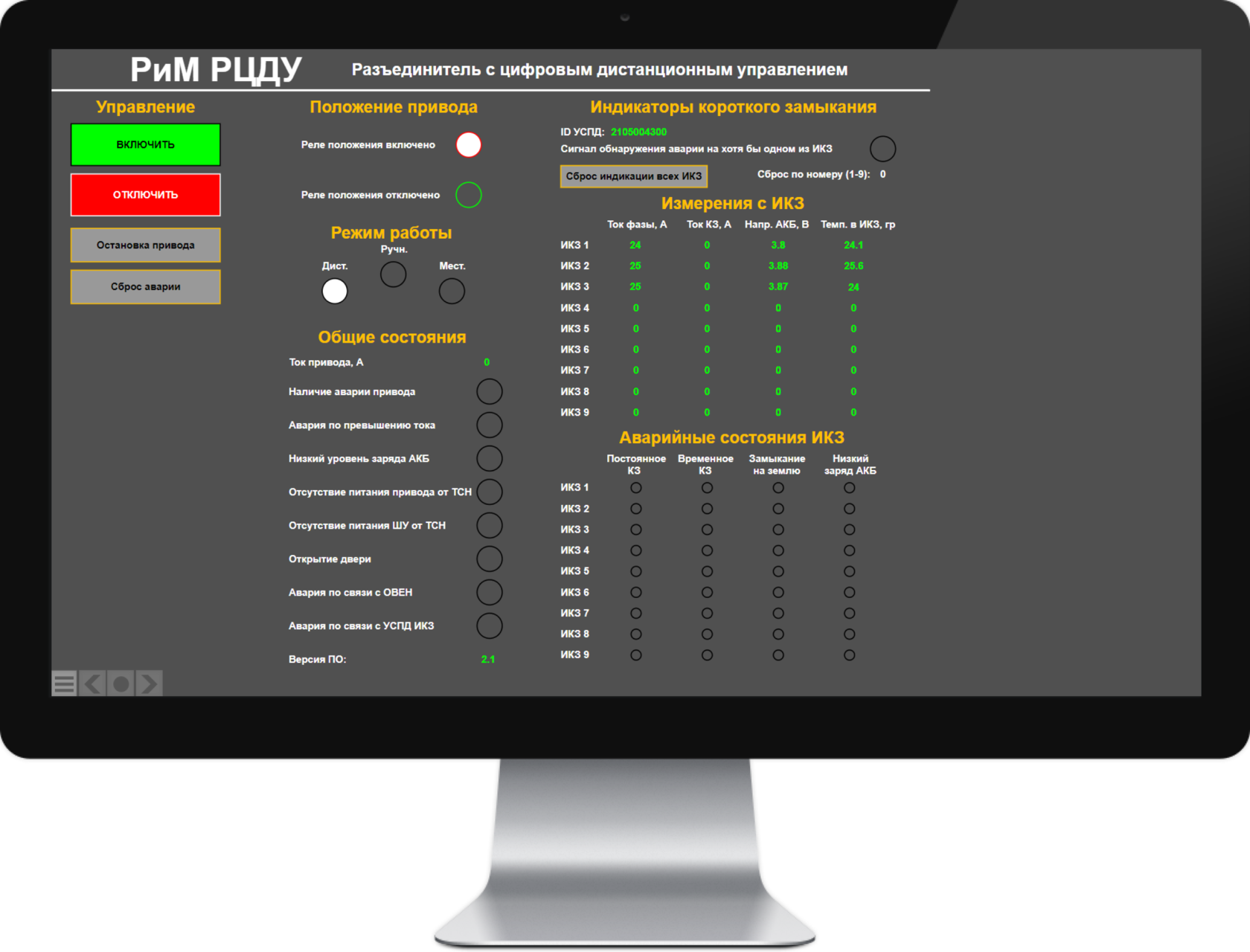

Веб-интерфейс подключения к РиМ РЦДУ
Уменьшает операционные расходы на эксплуатацию
Сокращает время на поиск и локализацию места повреждения
Позволяет повысить наблюдаемость и управляемость сети при помощи интеграции в SCADA-системы (МЭК 60870-5-104, МЭК 61850)
Места установки
В труднодоступных участках сети
На ответвлениях воздушных линий
В местах секционирования воздушных линий

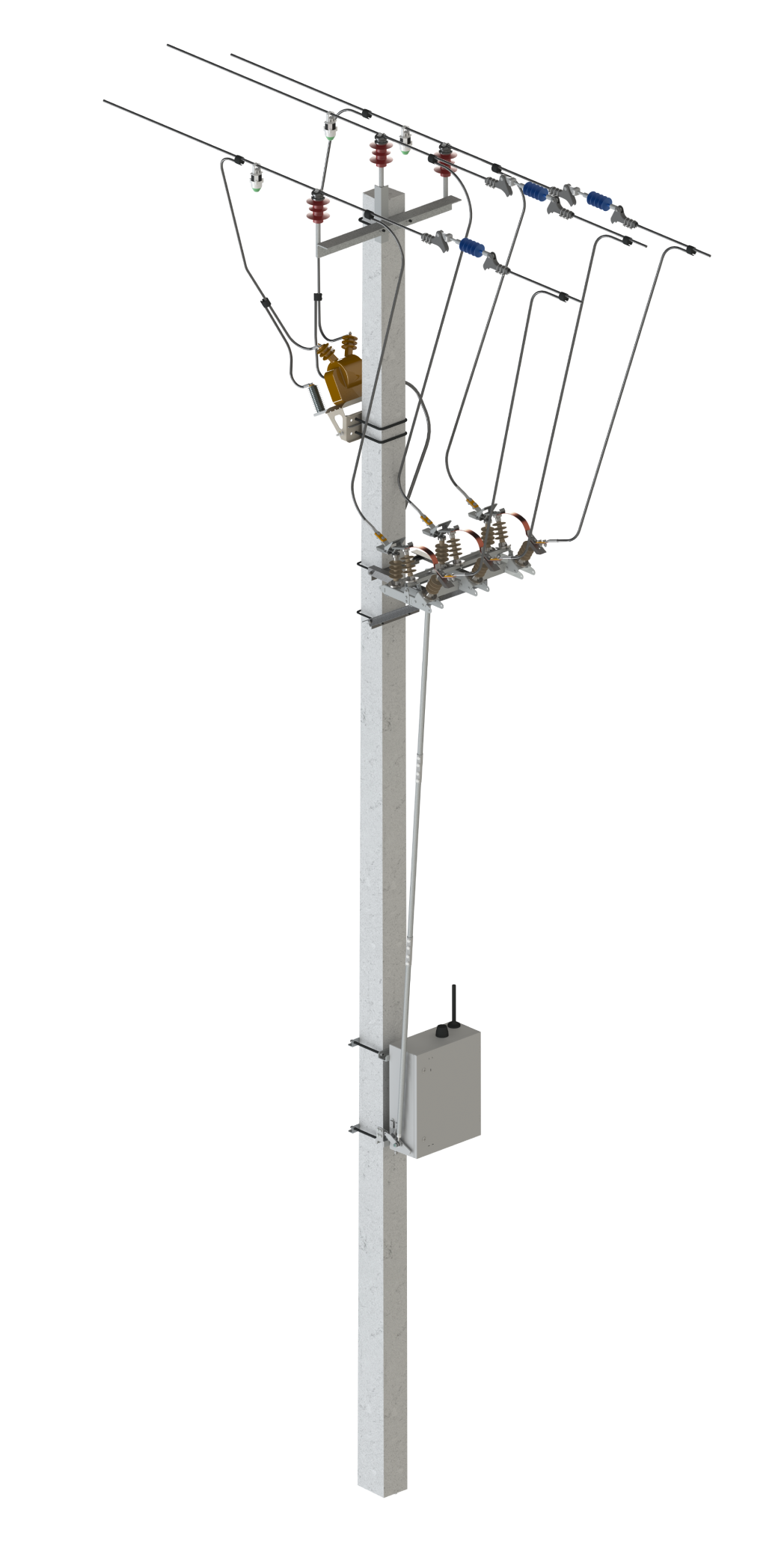

Пример установки
